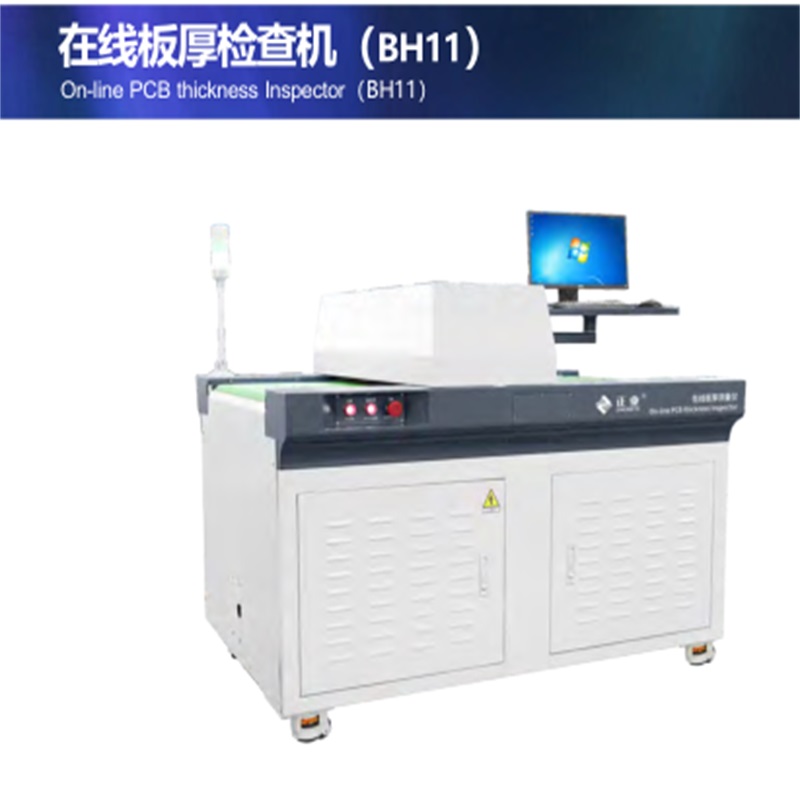

Online PCB-tjockleksinspektör (BH11)

ANVÄNDANDE

Online-inspektionsmaskinen för platttjocklek appliceras på PCB / PCBA, bil, maskinbearbetning och andra industrier. Den antar kontaktfri lasermätning. Det kan mäta tjockleken på PCB-presskortet, plast och filmer.

EGENSKAPER

1. Hög kvalitet: online-upptäckt kan minska produktionen av defekta produkter, och mätning av icke-kontakt laser mäts utan destruktiv effekt;

2. Hög effektivitet: mätningseffektiviteten är 6-8s / PC;

3. Exakta data: testnoggrannheten är så hög som ± 5μm;

4. Provplattans tjocklek: 0-12mm, brett tjocklek för tillämplig platta;

5. Anpassad mätmaskin för kontakttjocklek för PCB för grön olja.

TEKNISK PARAMETER

ARTIKEL                                                                       SPECIFIKATIONER

Mätningstyp                                                   Mätning utan kontakt

Testpunkt                                                     1. Självval

                                                                      2. Programvara för att bestämma i genomsnitt 5 testpunkter eller 9 testpunkter.

Plåttjocklek mätområde                               0-12mm

Testets noggrannhet                                               ± 5μm (Standardstycke)

                                                                      0-20μm (Jämfört med mikrometer, PCB varvningsgrad < 0,8 mm)

Testplattstorlek                                       250mm x 250mm-650mm x 620mm

Testeffektivitet                                                                 6-8S / st

Testpunktens noggrannhet                                         ± 3mm

Sensormodell                                                         LK-coriolis (keyence)

Sensorupplösning                                                             0.025μm

Sensordlaserdiameter                                             Φ 50μm (lasern)

Plattformens hastighet                                                         6 m / min, 12 m / min

Datastatistik                                                                     ja

Samlarplattfunktion                                                 Valfri

Arbetsmiljöstemperatur                                   22 ± 3 ° C

Strömkrav                                                 AC220V 50Hz

Lufttillförsel                                                                 0.6-0.8Mpa

Kraft                                                                               2kW

Vikt                                                                           500KG

Utseende Dimension (L × B × H)                 1536 × 1245 × 1420mm (plattform 900mm)
