Mätmaskin för PCB automatisk linjebredd (XK32)

Utgivningsdatum:2019-08-24 15:19

Fem fördelar med produkter

  • 1. Automatisk positioneringsmätning: Användaren kan importera DXF-data och anpassa mätplatsinformationen enligt DXF-filen, generera ett automatiskt mätprogram och sedan importera programvaran för automatisk mätning;
  • 2. Autofokus: När den automatiska mätningen utförs fokuserar bildsystemet automatiskt för att säkerställa att mätpositionen är tydlig och korrekt.
  • 3. Automatisk omkopplingsförstoring: Automatisk zoomobjektiv, ingen manuell omkoppling, mjukvaror online-förstoringsförstoring;
  • 4. Navigation Positioning: Navigation Image Positioning Funktion;
  • 5. Automatisk kantsökning: Grip automatiskt linjen, bredden på övre och nedre linjer, linjeavstånd, rund diameter etc. under automatisk mätning;

Produktinformation

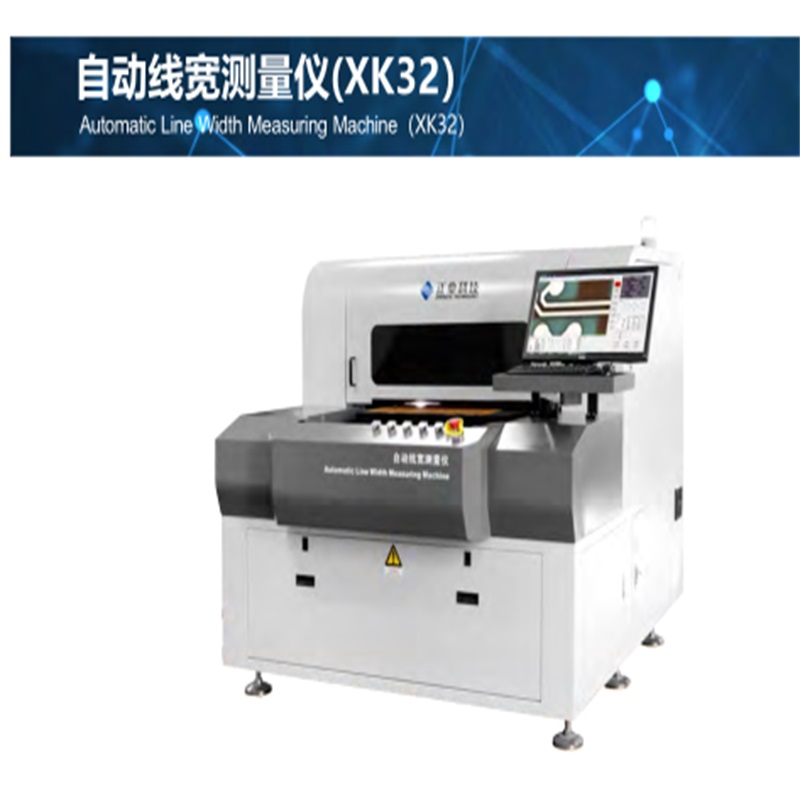

PCB   Mätmaskin för automatisk linjebredd (XK32)

ANVÄNDANDE

Det automatiska linjebreddsmätinstrumentet XK32 är lämpligt för att detektera bredden på de övre och nedre banorna i PCB: s inre och yttre skikt efter etsning (före den gröna oljan), liksom avståndet mellan etsningslinjerna och kopparlinjerna , hål-till-kant-avståndet, och de runda hålens blindhåldiameter osv .; och lämplig för linjebreddmätning av IC-skivor och LCD-skärmar.

EGENSKAPER

    Datastatistikfunktion: EXCEL dataarkivering och statistikfunktioner; data exporteras automatiskt;

    SPC-statistik: kan SPC-statistisk analys;

    Självutvecklad mjukvara för trådbreddmätning, stödja MES-databasdockning: stödja dockning av SQL-databaser och realisera fabriksinformation.


TEKNISK PARAMETER

ARTIKEL                                                                                                         XK32

parametrar                     Dimensionera                                                   1810 × 2070 × 1700mm

Utrustning                       Utrustningskapacitet                         Mätning av (radbredd / linjeavstånd / bredd på övre och nedre

Kapacitet                         Mätprojekt                         linjer / rund diameter / Goldfinger linje bredd / kuddar / SMT-PAD / etc.)

                                                                                          med tanke på kameran efter att ha utvecklat och etsat det inre och det yttre

                                                                                          skikt av kretskortet.

                                    Mätningsområde för                       720mm × 700mm (plattformsmätningsområdet kan anpassas)

                                    Plattform (W × L)

                                    Tabellyta                                   Adsorptionsplattform + Edge positionering

                                    Plattens tjocklek                                     0.036mm-6mm

                                    Mätområde                                           10 um-3100μm

                                    av linjebredden

                                    Precision av linjen                             1x = ± 3 um; 2x = ± 2 | im; 3x = ± 1 jim; 4x = ± 1 jim; 4.5x = ± 1 | im

                                    Breddmätning

Bildsystem           Kamera                                                   5 miljoner gigabit färg CCD

                                  CCD-upplösning                                               2560 × 1920pixel

                                    Lins                                             0,7x ~ 4,5x kontinuerlig automatisk linsfördubbling

                                  Olika förstoring                     1.0x-2.3μm / pixel; 2.0x-1,5 jum / pixel;

                                    /Bildupplösning                           3.0x-0.9μm / pixel, 4,0x-0.7μm / pixel;   4.5x-0,5 pm / pixel

  Mäta repeterbarhet                                           ± 2 pixlar

Mätfönster                               Minsta förstoring

Synfält                                             0,7X = X3.50mm-Y2.65mm

                                                            Maximal förstoring

                                                            4.5X = X0.75mm-Y0.55mm

                                                              (Visa avvikelsesintervall: ± 5%)

    Ljuskälla                                       Ringformig LED (ljusstyrka kan justeras kontinuerligt)

                                                          Separat dubbla ringformade ljuskällor upptill och botten

    Navigationsfält                                 X1.2mm-Y0.8mm

    Navigering och

    Positioneringskamera                           Utrustad med CCD-navigering, vilket är bekvämt och snabbt att använda

    lokalisera mätmålet.

                                    autofokus                                                       Programvara autofokus

Driftläge           Lärningsläge                           Lär dig från den första artikeln som programmeringsmodell och använder mätningen

                                                                                  automatiskt.

                                    CAM Data Import Mode               Stöd Genesis 2000 som exporterar GBR-RX274-formatdata och använder GBR-format till

                                                                                  importera data till   programvara, programmera den första artikeln genom lagerdata och fungera

                                                                                  de   mått.

                                    Mätande kant                         Sökmetoden har manuell och automatisk kantsökningsfunktion.

                                    Mätningshastighet                                                 3S / punkt

Dataoutput                 Dataexport                                 Exportera EXCEL-data automatiskt   och lagra den på den angivna sökvägen.

                                    Statistikfunktion

                                    Databasdelning                       Har SQL-databasdelning och kan docka med MES-informationsterminal.

  Installation Miljö             Ingen kontakt med syra, bas,   frätande gas eller vätska.

    Krav                               Obs: Skador på grund av frätande miljö omfattas inte av garantin.
