3.1.2

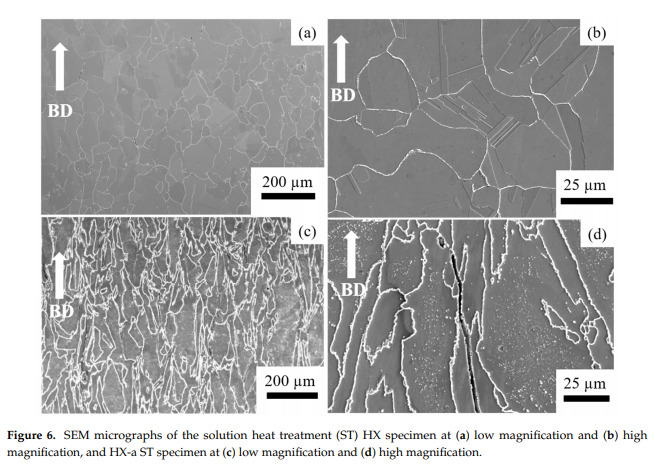

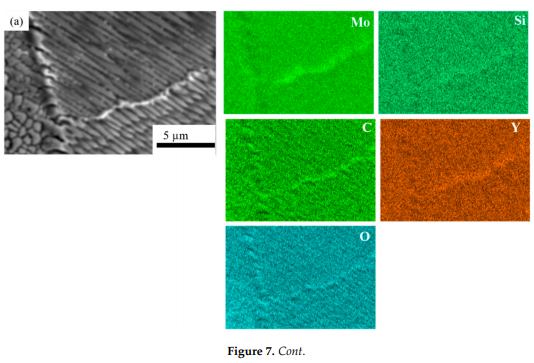

------figure 6 visar SEM-mikrofotografier efter st värmebehandling. Gränserna för smälta pooler och dendritiska strukturer försvann. HX ST-exemplet presenterade den ekvaderad kornmorfologi vid lägre förstoring (Figur 6A). Det provet visade också många tvillingar vid högre förstoringar (Figur 6B). För HX-a-provet liknade St SPECIMENs kornmorfologi som det för det som-builtprovet (Figur 6C). Två huvudsakliga skillnader observerades mellan de HX prov och HX-a prov efter ST behandling: i det senare, blev korngränsen tjockare med karbid, och dessa fina karbider som bildas inuti kornet (figur 6d). I den tidigare observerades inga karbider inuti kornet och korngränsen var tunnare än den hos HX-a ST-provet (Figur 6B). Vi utförde SEM-analys av HXa sombuilt proimen vid korngränsen; Resultaten presenteras i Figur 7A. M6C, SIC och YC bildades vid korngränsen. Dessa karbider vid korngränsen måste ha fastnat gränsen under lösningen värmebehandling. Vi utförde FeSEM-analys vid korngränsen i HX

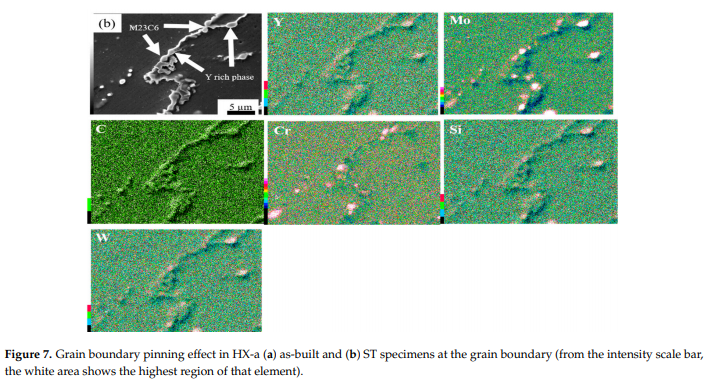

a St Prov. Figur 7b visar Fe

sem mikrografi av HXa St-provet. MC (Si, Y), (MO, W) 6C och CR23C6-karbider bildades vid korngränsen. Dessa orsakas huvudsakligen korngräns pinning effekt att så småningom upprätthålla en kolumnär korn morfologi.

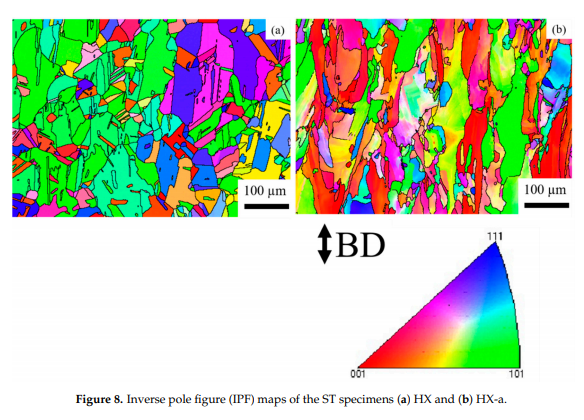

----<>figure 8 visar IPFS av HX och HXa-exemplen vid ST-villkoret. Efter lösningen värmebehandling visade HX-provet equiaxed korn och orienteringen var slumpmässig (Figur 8a). De flesta av kornen har en riktning längs (Figur 8a). Emellertid verkade HXa-provet likna HX a sombuilt proimen (Figur 5b); dvs, det hade en kolumnär korn morfologi och halv av kornen förblev längs

100

direction (Figur-8b).---------

Fig

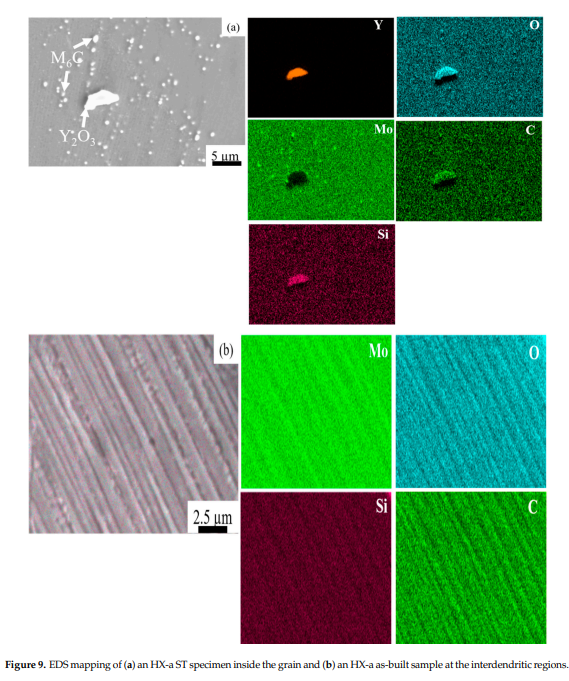

ure 9a visar Eds kartläggning av HXa ST prov, vilket indikerar Morich karbider inuti kornet. Det fanns också bildandet av en oxid av y och si

containing c inuti kornet (se figur 9a). För att finna orsaken till ackumuleringen av M6C-karbider längs de interdendritiska regionerna efter upplösningsbehandlingen, utförde vi EDS kartläggning vid interdendritiska områden av HX

a sombuilt prov (Figur 9b); Vid de interdendritiska regionerna var Mo, Si, C och O segregerade. Material 2021, 14, x FÖR PEER REVIEW 8 av 16 Figur 9A visar Eds kartläggning av HX-a ST prov, vilket indikerar Mo-rich karbider inuti kornet. Det fanns också bildandet av en oxid av y och si-containing c inuti kornet (se figur 9a). För att finna orsaken till ackumuleringen av M6C-karbider längs de interdendritiska regionerna efter upplösningsbehandlingen, utförde vi EDS kartläggning vid interdendritiska områden av HX-a som-built prov (Figur 9b); Vid de interdendritiska regionerna var Mo, Si, C och O------------ -

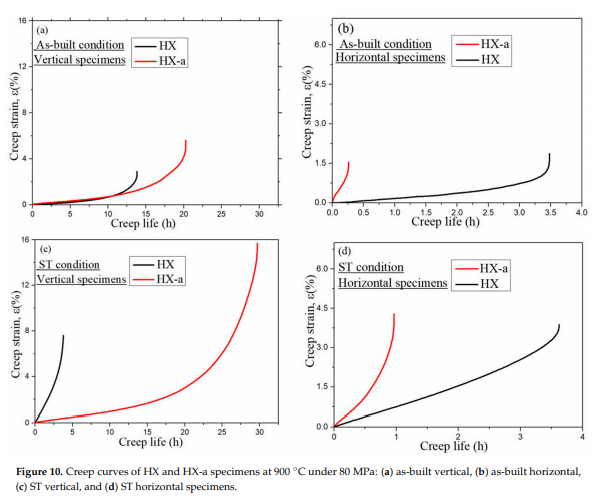

we drev ett krypstest längs byggnadsriktningen (vertikal prov) ochnormal till byggnad riktningar (horisontellt prov); krypkurvor presenteras i figur 10. I som

built tillstånd, de vertikala HX provet uppvisade en kryp livslängd på 13,8 h medan HXA provet uppvisade en kryp liv 1,46 gånger högre, 20,2 h (figur 10a). Vidare avslöjade HX

A en högre kryprupture-förlängning (5,7%) än HX (2,8%). HX sombuilt horisontella provet uppvisade längre kryp livslängd (3,4 h) än HX

a horisontella prov (0,26 h), men brott stammen varnästan densamma i båda proverna (Figur 10b). Figur 10c visar de krypa egenskaperna hos ST vertikala exemplar. HX-provet uppvisade ett krypsliv på 3,7 h, medan HX

a-provet visade ett krypande liv åtta gånger högre, 29,6 h. HXA visade en högre kryp-rupture-förlängning (15,6%),nästan dubbelt den hos HX (7,5%). De HX ST horisontella prov uppvisade längre kryp livslängd (3,6 h) än HX-a horisontella prov (0,26 h), men kryp-rupture töjning varnästan densamma i båda proverna (Figur 10d). Material 2021, 14, X för peer review 9 av 16 Vi utförde ett krypstest längs byggnadsriktningen (vertikal prov) ochnormalt till byggnadsriktningar (horisontellt prov); krypkurvor presenteras i figur 10. I som-built tillstånd, de vertikala HX provet uppvisade en kryp livslängd på 13,8 h medan HX-a provstycket uppvisade en kryp liv 1,46 gånger högre, 20,2 h (figur 10a). Vidare avslöjade HX-A en högre kryp-rupture-förlängning (5,7%) än HX (2,8%). HX sombuilt horisontella provet uppvisade längre kryp livslängd (3,4 h) än HXa horisontella prov (0,26 h), men brott stammen varnästan densamma i båda proverna (Figur 10b). Figur 10c visar de krypa egenskaperna hos ST vertikala exemplar. HX provet uppvisade en kryp liv (3,6 h) än HXa

horizontal prov (0,26 h), men kryp

rupture töjning varnästan densamma i båda proverna (Figur 10d).

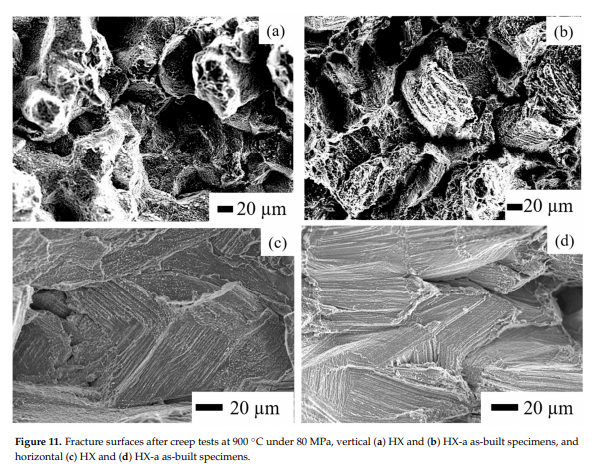

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nfigure 11 visar kryp \\nrupture ytor. Det är uppenbart från fig 11a, b att HX och HX \\na som \\nbuilt vertikala prover uppvisade långsträckta korn, som så småningom visar halsnings och inducera sprickbildning. Däremot kan en ganska klyvning \\nlike yta observeras på det som \\ Nbuilt hx och hx \\na horisontella prover (figur 11c, d, respektive). Uppenbarligen, sprickorna föreliggande vinkelrätt mot spänningsaxeln resulterade i klyvning \\ Nlike yta längs den dendritiska strukturen, vilket indikerar sprött beteende och lägre duktilitet \\n \\n. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
