1.parameters

Product modell

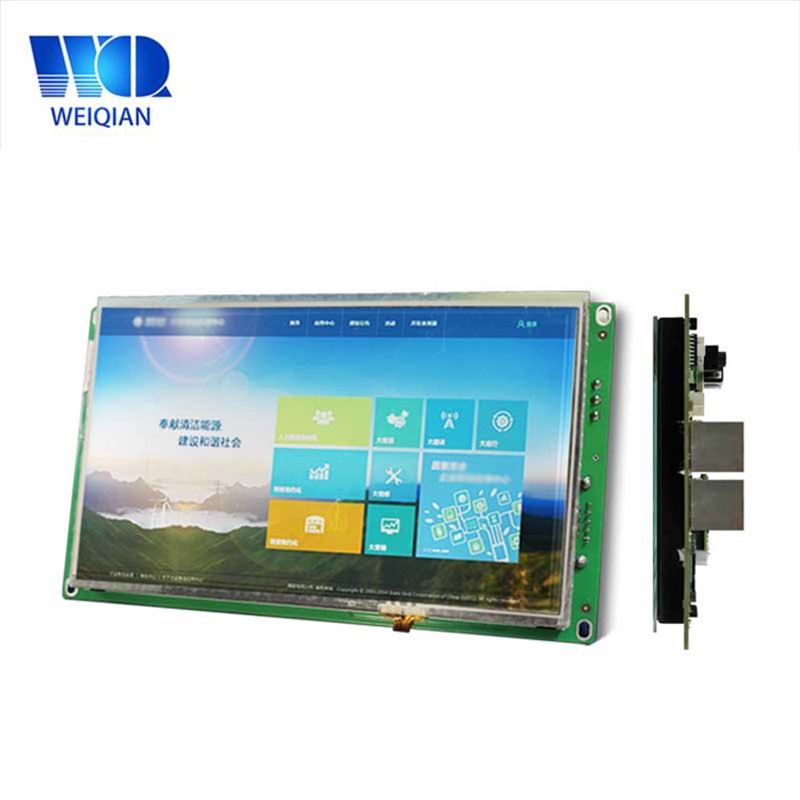

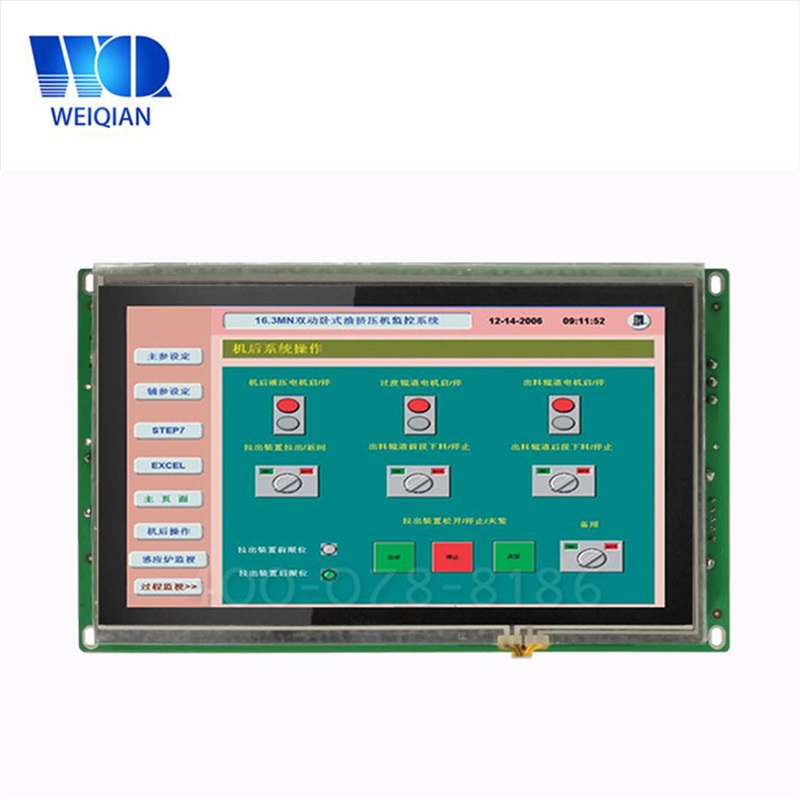

WLT-070R-AN20

 Basic parametrar

● CPU: Cortex®-A8 arkitektur ; Frequency 1,0 GHz

● Memory: 512MB DDR3

● Flash  256MB Nandflash

 Display skärmen

● Storlek  7 tum

● Resolution  800 × 480

● Wide-temperature typ  64K färger eller 260K färger

● LCD bakgrundsbelysning  lifetime>25000 timmar

Touch skärm

4-wire Resistans pekskärm  driver inuti

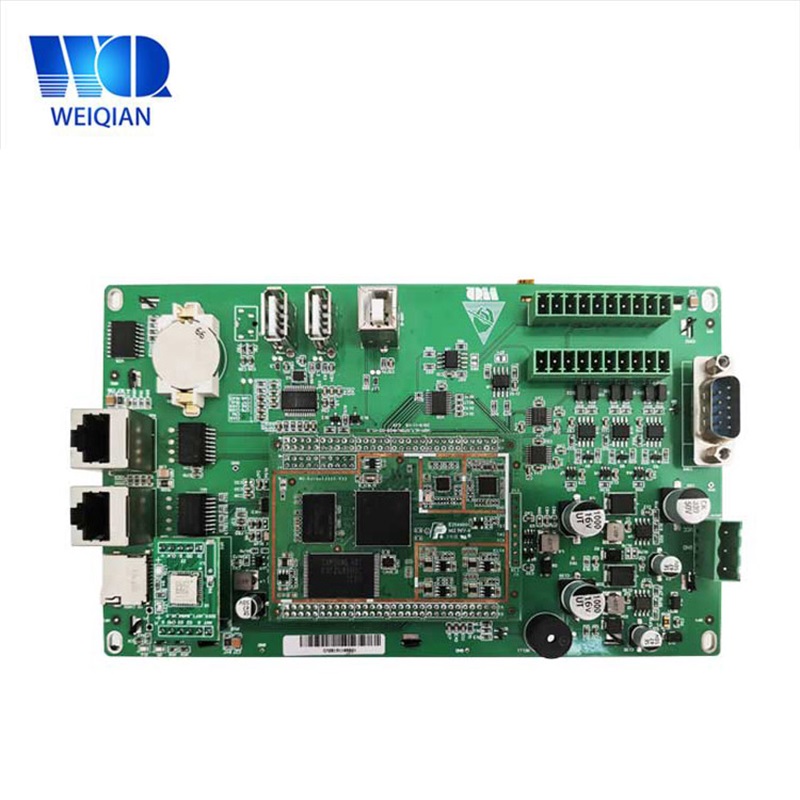

 Hardware gränssnitt

● 1 channe ● DB9  COM1-RS232, Multiplexing as KAN .

● 3 kanal 3-wire RS-232  COM2, COM3, COM4

● 3 kanal RS-485 COM2, COM3, COM4, ​​multiplexering as RS-232  COM2, COM3, COM4

● 2 channe ● Can bussgränssnittetdriver inuti, 1 kanal CAN är multiplexering as DB9. (Valfritt)

● 1 channel USB device gränssnitt  support ActiveSync ansluta till PC för utbyte av data och felsöknings ansökan.

● 2 channel USB värdgränssnitt  support mus, tangentbord, U disk, etc.

● 2 channe ● 100M Ethernet-gränssnitt.

● 1 kanal MicroSD kortplats, support MicroSD (TF-kort) extern förlängning .

● 1 kanalisera DC12V~24V Power Input gränssnittet.

● 1 kanal WiFi modul.optional

atten

När den seriella porten är ansluten, GND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

Windows CE 6,0 R3

Defend grad

/

 working miljön

● power  12V DC  12~24V Strömförsörjning  800mA

● working temperatur  -10~50 ℃

● Storage temperatur  -20~80 ℃

● working fuktighet  from10 till 90% RH

 Storlek

● Ingen shell

● power  12~24V DC  24V som rekom dation

● Storlek  185.5 x110 x28.5 mm

● Trepanning storlek  167.7x105.2  (mm)

 Application område

● industrial kontroll  detection anordning  instruments och mätare  security övervakning  medical apparater och instrument, intelligenta terminaler inbäddade hög-end ansökan.

● Support CAN-bussnät.

 Software support

● Flash filsystemet FAT tabellen läsa och skriva skyddsfunktion

● ide. Visual Studio 2005/2008.net (.net 2,0 Compact)  EVC++  Labview utveckling.

● Easy förändring användaren-defined startbild.

●nSupport bildskärm rotation \\ (grad: 0 °   90 °  180 °  270 °)

2Interface definition..

1 RS

485-(COM2 485A)-                 2 RS 485-(COM2 485B)-

3 GND

                               4 RS 485-(COM3 485A)-

5 RS

485-(COM3 485B-)                  6 RS 485-(COM4 485A)-

7 RS

485-(COM4 485B-)                  8 GND

9 CAN ●

 ( Optional)                     10 CANH  ( Optional)

11 RS

232- (COM2 RX )-                 12 RS 232-(COM2 TX-)

13

GND                              14 RS 232-(COM4 RX-)

15

RS 232-(COM4 TX-)                  16 RS 232-(COM3 RX-)

17

RS 232-(COM3 TX-)                  18 GND

19

Can ●  ( Optiona ● )                   20 CANH  ( Optiona ● )

2.1 RS232-interface

4 kanalisera seriell port, stöd den högsta

level baudrate115200bps. Motsvarande gränssnitt i WinCE systemet är COM1-COM4.~

2.2 RS485-interface

motsvarande port i WinCE systemet är COM2

COM4~

.

2.3 CAN Businterface

2 kanal CAN

Bus gränssnitt, en kanal CAN är multiplexering som DB9. Funktionen hos CAN-Bus gränssnitt är optiona ●.-

2.4 Ström gränssnitt

as visas i figuren

3. Yttre storlek

Exterior storlek

  185.5x110&120; 28,5#  mm    Trepan storlek   167.7x105.2  mm
