1.Parameters

1.Product modell

war-070C-SSR0

Basic parametrar

●CPU;Quad-coreCortex®-A9architecture ; Frequency1.4GHz

● Memory:1GB DDR3

● Flash:8GB NandFlash

Display skärmen

● Storlek:7 tum

● Resolution:1024 × 600

● Wide-temperature typ,16000k färger eller24 -bit true färger

● LED backlight:lifetime>25 tusen timmes

Touch skärmen

Capacitance/Resistance pekskärm

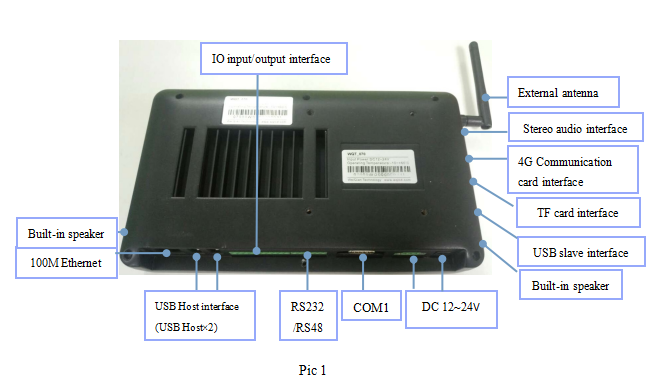

HArdware gränssnitt

● 1 kanalDB9 interface(COM1)(isolering som tillval)

● 1 kanal3-wireRS-232 serial port(COM2)(isolering som tillval)

● 1 kanalRS-485 interface(COM3)(isolering som tillval)

● 4 kanal IO ingångsgränssnitt, 3 kanal IO utgångsgränssnitt.

● 1 kanalUSB Device interfacesupportADB connect tillPC to utbyte datum och felsöka ansökan.

●2 kanalUSB Host interface, supportusualUSB device såsom mus, tangentbord, U disk, etc.

● 1 kanal extern antenn gränssnitt.

● 1 kanal 100MEthernet gränssnittet.

● 1 kanal SD/MMC slot, support TF-kort.

● 1 kanaligt ljud gränssnitt.

● 2 kanal inbyggd-in högtalare gränssnitt.

● 1 kanal4G SIM kortgränssnittet (valfritt)

● 1 kanal NFC gränssnitt (13.56M), stöd ISO/ISE 14443A/B, ISO/ISE 15693

● 2 kanalDC 12V~24V industrial power lösninghigher tillförlitlighet.

● Built-in 4G/WIFI/BT/camera med pixel 500w (tillval).

atten

När den seriella porten är ansluten, GND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

android 4.4.2/android5.1

Defend grad

IP65 (främre panel )

working miljön

● power:DC 12V-24V(24V som rekommendation)

● working temperatur:-10~60 ℃

● storage temperatur:-20~85℃

● workinghumidity:10~90% RH

Storlek

● shell strukturen:plastic

● panel storlek:235.9x135.9×39.5(mm)

Application område

● industrial kontrolldetection anordninginstruments och mätaresecurity övervakningmedical apparater och instrument, intelligenta terminalens embedded hög-end ansökan.

● SupportCanbus utbyggnad

Software. support

● SupportEclipse,android StudioQT SkaparenVisual Studio 2015/2017 developmentsupportJAVA/C/C++/C# , osv.

● Easy ändra användarens-defined startbild.

2. Interface definition

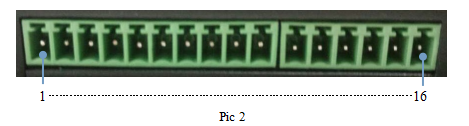

1.iO output gränssnitt(OUT3)

2.iO output gränssnitt(OUT2)

3.GND

4.iO output gränssnitt(OUT1)

5.iO input gränssnitt(IN4)

6.GND

7.iO input gränssnitt(IN3)

8.iO input gränssnitt(IN2)

9.GND

10. IO ingångsgränssnittet(IN1)

11.GND

12.  COM3-B3 ofRS-485

13.  COM3-a3 ofRS-485

14.  GND

15.  COM2-RX2 ofRS-232

16.  COM2-TX2 ofRS-232

2.1 RS-232 interface

2 kanal RS-232 serial port,support den högsta-level baudrate 115200 bps. Motsvarandeinterface iandroidsystem är COM1 COM2.

2.2 RS-485 interface

motsvarande port iandroidsystem säga COM3.

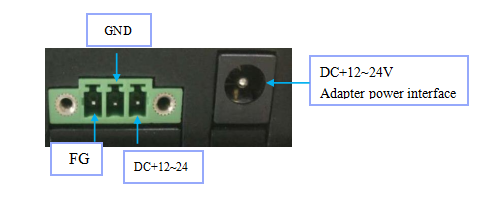

 2.3 POwer gränssnitt

as som visas i figuren:

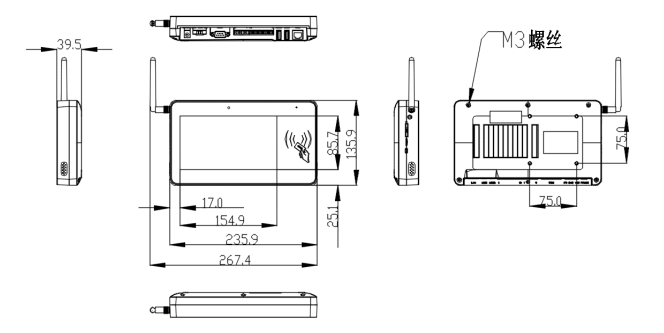

3.Exterior storlek

Exterior storlek (utan Antennkabel):235.9x135.9x39.5(mm)
