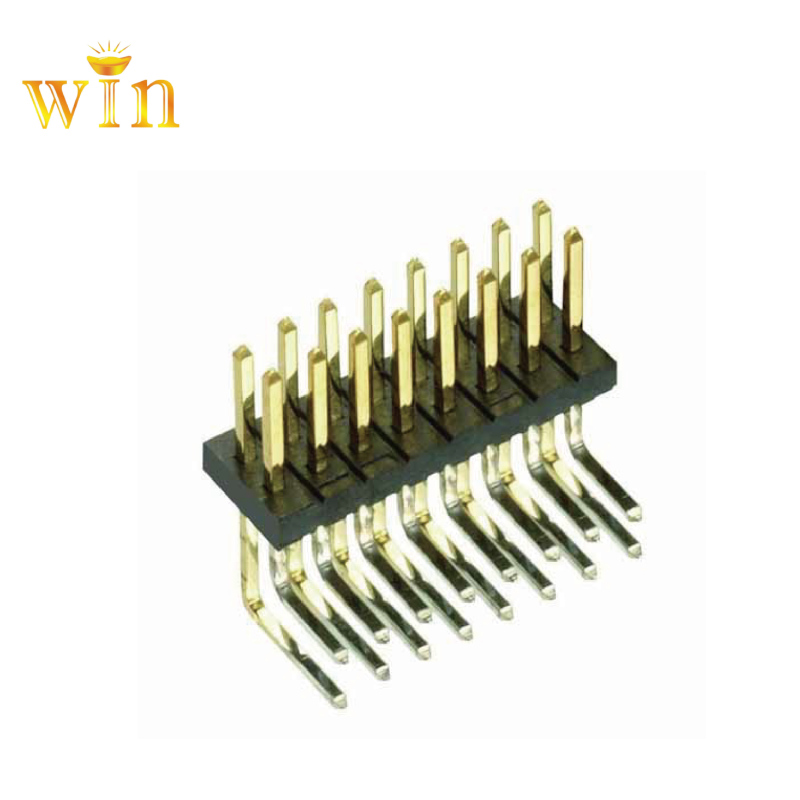

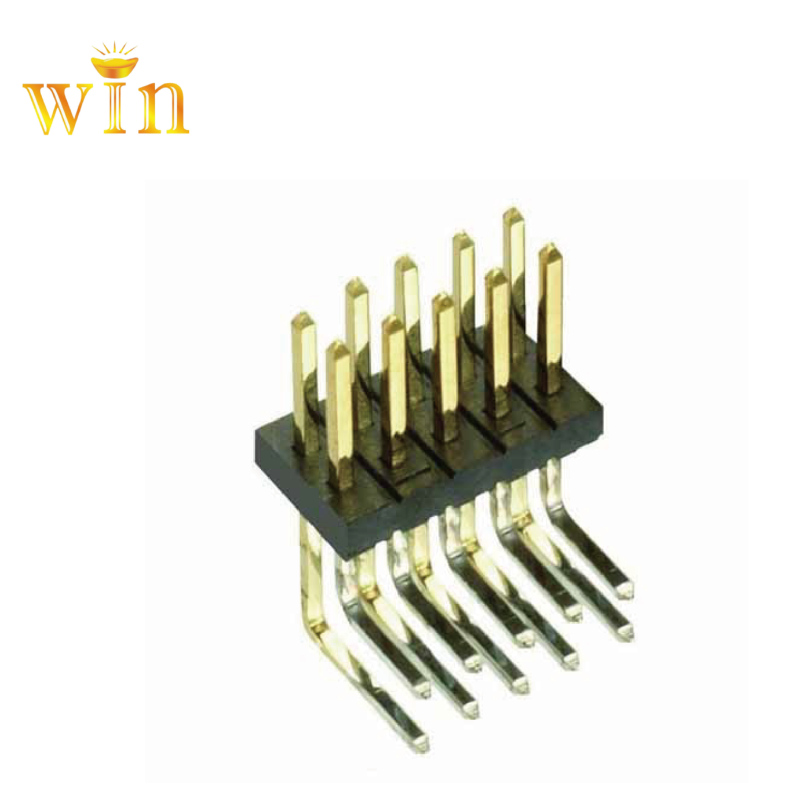

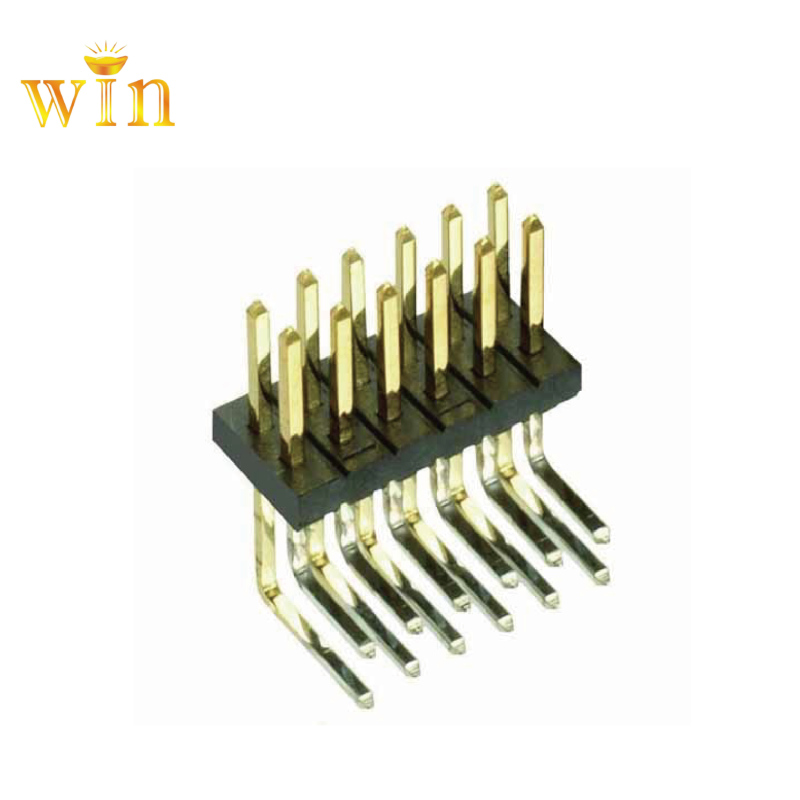

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (KONTAKTER): Copper Alloy, guld eller tenn (over Nickel) avslut

MATERIALS (HUS): Standard eller högtemperaturplast, rankad UL94V-0(Standard Material PBT+30% GF RoHS)

Aktuella: 3A per kontakt

MAXIMUM SPÄNNING: 800V AC, 500V DC

Kontakta SKYDD: 30mΩmax

INSULATION KLASS: 1000 MSEKΩmin

OPERATING TEMPERATUR:-40℃to 105℃

DURABILITY: 300 matningar (guld) eller 50 matningar (tenn)

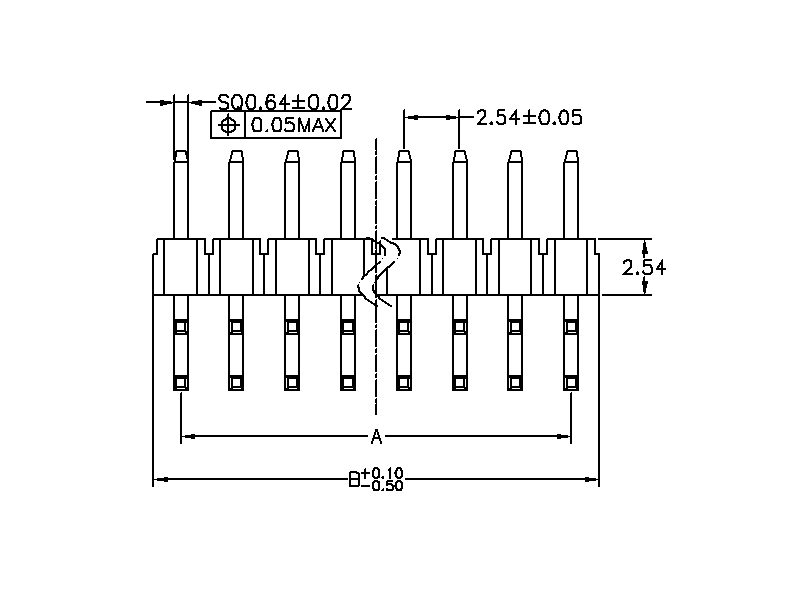

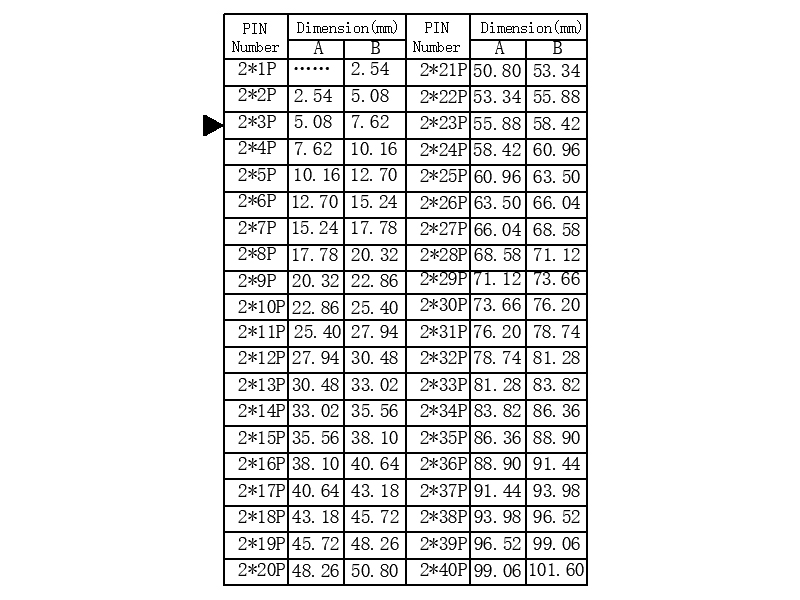

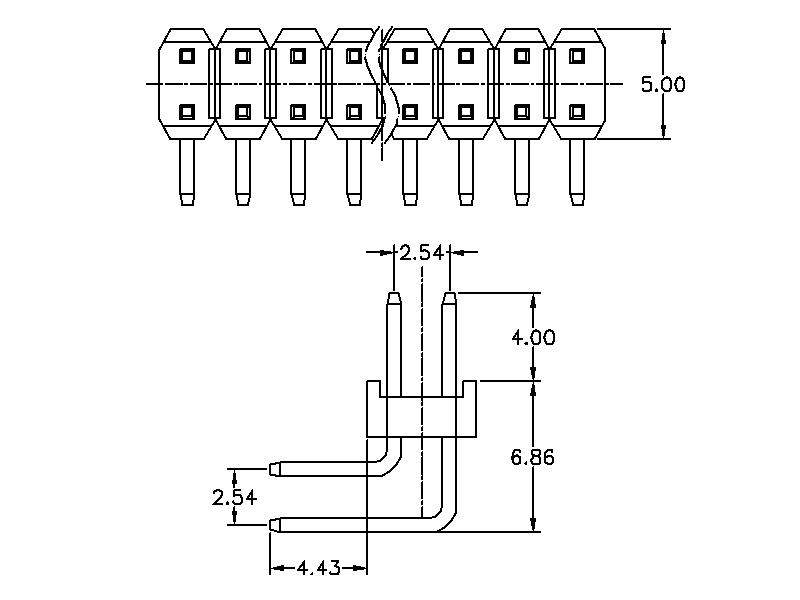

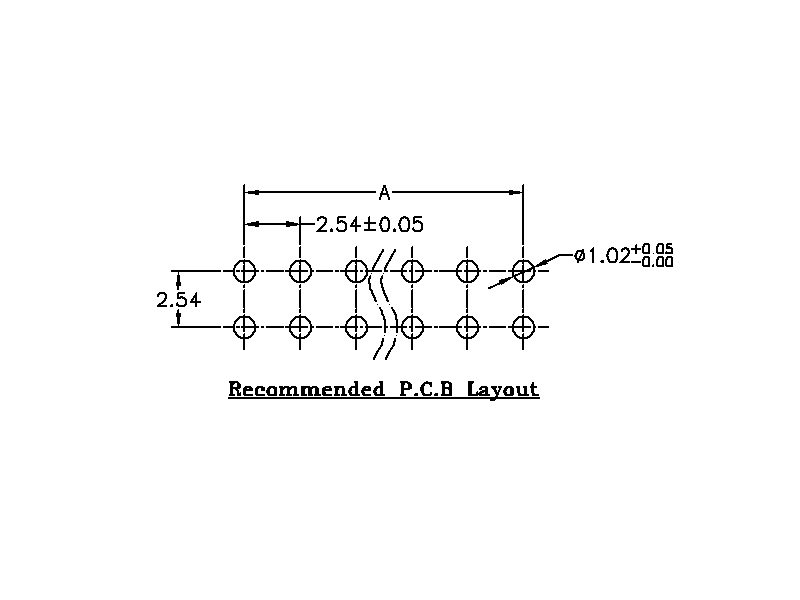

DRAWING

(kontakt med säljare för att få mer detaljer om måtten)

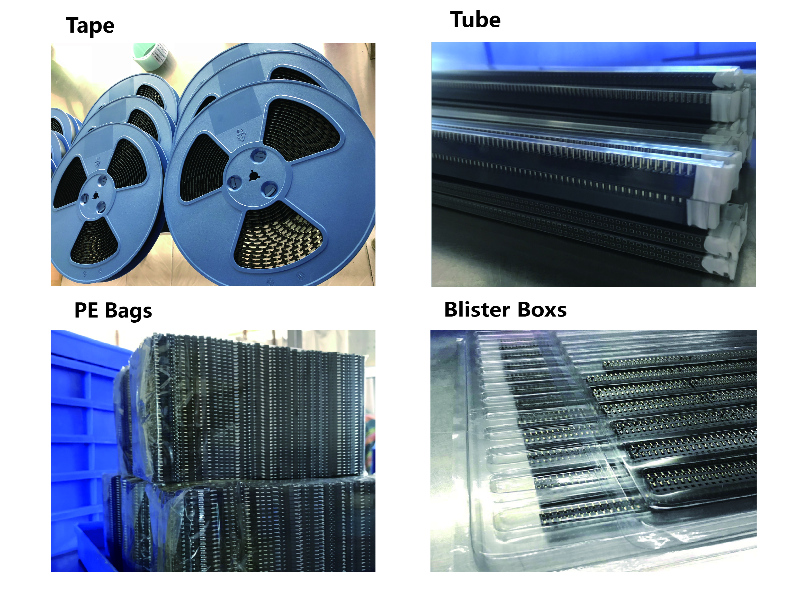

Package i bandet: Detta typ av paket är för SMT-kontakter, skydda stiften från deformation
Convenient för automatisk montering och pickup bearbetning och spara en hel del arbete c OST

Package i Tube:.. Detta typ av förpackning är lämplig för många typer av kontakter enligt behov, detta förpackningsförfarande bättre skyddar stiften från deformation

Package i PE säckar:Detta är den mest common förpackning, lämplig för proenålen är inte lätt deformeras, ärnackdelen att produktskydd är liten, är fördelen kostnadsbesparingar

Package i Plast box:.Commonly används förpackning, lite liknar blister röret förpackning, kan bättre skydda produkten stygn

what'.? s Pin Header

Pin Header är en typ av elektriskt kontaktdon. Vi förkortas oftast som PH eller enkel rubrik, and har rykte om universella connectors.This typ av kontakt används ofta i PCB kretskort inom elektronik, elektriska apparater, och mätare.

what'? s funktionen av stifthuvud

its funktion är att fungera som en bro mellan blockerade eller isolerade kretsar i PCB board-kretsen, och ansvarig för ström eller signalöverföring.

what är HRE pin header modeller?

Det finns många typer av stiftlister som klassificeras enligtnormerna i elektronikindustrin för att möta olika behov av. Enligt utrymmet, kan den grovt indelas i 2,54 mm (0,1 tum), 2,0 mm (0,079 tum), 1,27 mm (0,05 tum), 1,0 mm (0,04 tum), 0,8 mm (0,03 in). Avståndet mellan stift kallas vanligen som beck i det elektroniska samhället. I enlighet med antalet rader, det finns enda rad, dubbel rad, tre rader, etc. Enligt paketet användning, det finns fläckar SMT (yt-mount teknik version) och propp-in DIP (stift genom hål-enheter), bland dem, kan SMT stiftlister vara uppdelad i horisontell stiftdon och vertikal stifthuvud, och DIP typer kan indelas i rak införing stiftdon och böjning ingsstiftlist. Förutom att vi delat upp den i tre typer enligt deras installationsmetod, är 180 ° installation representeras av"S", 90 ° installation representeras av"W", och SMT installation representeras av"T".

what' s användningsområdet för stifthuvud

Application Intervall:? Databehandlingsutrustning, Dator , Program styrutrustning, Elektronisk mätutrustning, för automatisk styrning, automatisering, kommunikation utrustning etc.
