1P.arameters

Product modell

WLT-102R-AP20

Basic parametrar

●CPU:Cortex A8 Architecturefrequency 1.0GHz

● Memory:512MB DDR3

● Flash:256MB NandFlash

 Display skärmen

● Storlek:10.2 inch

● Resolution:800 × 480

● LED backlight:lifetime>25000 hours

Touch skärmen

4-wire motstånd pekskärm

Hardware gränssnitt

● 4 kanal 3-wire RS-232 seriell port(COM1COM2COM3COM4),2 kanal(COM1COM2)multiplexing as RS-485 buss.(serial port med isolerad läge som tillval)

● 1 kanal CAN-bussen.(optional)

● 1 kanal USB-enhet interfacesupport ActiveSync ansluta till PC för utbyte av data och felsöknings ansökan.

● 3 kanal USB värdgränssnittsupport vanligt USB device såsom mus keyboard U disketc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal WiFi modul inuti(optional)\\.n

● 1 kanal SDMMC kortplats./

● 1 kanal 3.5mmaudio utgångsgränssnitt.

● 1 kanal DC12V24V~industrialpower lösning higher tillförlitlighet

.

Windows CE 6,0 R3

Defend grad

IP65 (front panel)

working miljö

● power:12V DC(12V som rekommendationOLE intervall är 12V24V~),700mA

● working Temperatur:10-60 ° C~

● working fuktighet:109 0% RH~

Storlek

● structure:plastic

● Panel storlek:275 × 181(mm)

● Trepanning storlek:266 × 171(mm)

Application område

● industrial kontrolldetection anordninginstruments och mätaresecurity övervakningmedical apparater och instrumentintelligent terminaler embedded hög end ansökan.-

● Support CAN-bussnätet utplacering.

Software support

● Flash powerdown skyddsfunktionen.-

● ide:Visual Studio 2005 2008.net/(.net 2,0 Compact)EVC++Labviewdevelopment

.● Easy ändra användarensdefined startbild.-

● Support bildskärm rotation (degree:0 90/180/270/)

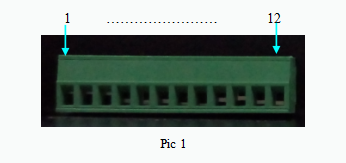

2.Interface definition

1. CANL

2. CANH

3. GND

4. COM3RX av RS-232-

 COM3TX av RS232--

 COM4RX av RS232--

 COM4TX- of RS232 -

 COM2485B-

 COM2485A-

 GND

 COM1485B-

 COM1485A-

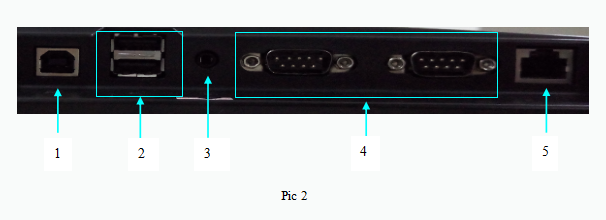

USBslave gränssnitt  (USB Device).

USBHost gränssnitt  (USB värd)

Audio utmatning

RS232 -(COM1 COM2 ) (isolated)

100Methernet

2.1RS232 interface-

support den högstalevel baudrate 115200 bps. Det motsvarande gränssnittetin Win-CE system är COM1 COM4. ~

2.2RS485 interface-

in WinCEsystem säga COM1  COM2. Och COM1COM2 är en multiplexering av RS232 gränssnitt./-

2.3Can Businterface

funktion av Canbus gränssnittet är valfritt.-Alsowithout 120 ohm (Ω)terminal motstånd \\ dåliga lånAnge om behov.

Power gränssnitt as visas i figuren

:

Exterior storlek

:275x181x42(mm)  Trepanning storlek   :266x171(mm)
