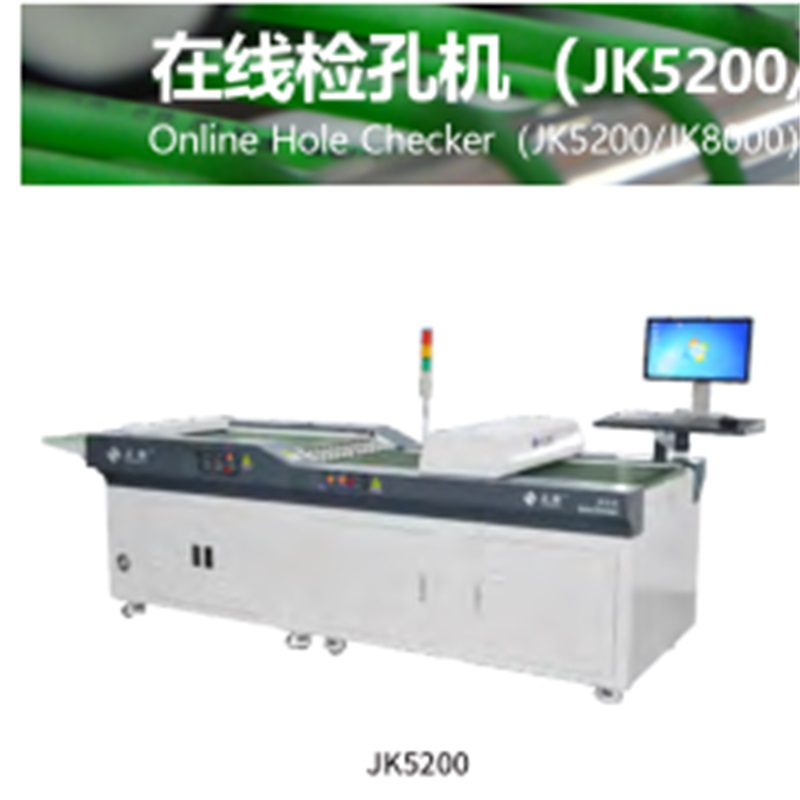

PCB Online Hole Checker (JK5200 / JK8000)

Utgivningsdatum:2019-08-24 14:00

Fem fördelar med produkter

  • Exakt: Anta CIS-skanningssystem med hög precision, automatisk positionering, bildbehandling och detekteringsteknologi.
  • Effektiv: När den är utrustad med flerkanals sorteringsanordning och små plattdelar stöds samtidig kanalidentifiering av flera kanaler.
  • Standardmaskinen kan upptäcka båda plattorna samtidigt: 3 och 6 kanaler kan anpassas samtidigt.
  • Egenskaper: Med nätverksunderhållsfunktion kan den använda flera terminaler för att se information om NG-kortets defekter synkront och för att snabbt granska NG-kortet.
  • Egenskaper: Med nätverksunderhållsfunktion kan den använda flera terminaler för att se information om NG-kortets defekter synkront och för att snabbt granska NG-kortet.

Produktinformation

PCB   Online Hole Checker (JK5200 / JK8000)



ANVÄNDANDE

Hålkontrollmaskin används främst för borrningskvalitetskontroll och analys av PCB-borrskiva och färdiga produktkort.

Defekterna såsom bristen på hål (läckande borr- och plugghål), multihål, inre borrningar, stora hål, små hål, längden, bredden, vinkeln och andra oregelbundna hål i PCB-borrskivan och det färdiga kortet upptäcks automatiskt, och utrustningen för klassificering av NG / OK bestäms automatiskt.

EGENSKAPER

1. Exakt: Anta CIS-skanningssystem med hög precision, automatisk positionering, bildbehandling och detekteringsteknologi.

2. Effektiv: Vid utrustning med flerkanals sorteringsanordning och små plattdelar stöds samtidig kanalupptäckning av flera kanaler; standardmaskinen kan upptäcka båda plattorna samtidigt: 3 och 6 kanaler kan anpassas samtidigt.

3. Egenskaper: Med nätverksunderhållsfunktion kan den använda flera terminaler för att se information om NG-kortets defekter synkront och för att snabbt granska NG-kortet.



TEKNISK PARAMETER

ARTIKEL                                                 JK5200                                                         JK8000

Dämpa   Längd                 Skanningsmaskin + sorteringsenhet: 3510mm               Skanningsmaskin: 1550mm

                                        Ingen sorteringsmaskin: 1530mm

Bredd                                               1160mm                                                         1280mm

Höjd                                               1050mm                                                         1520mm

CIS                                                                             Kontaktbildsensor

Ljus                                                                       Bar Röd LED-ljuskälla

Maximal   Diameterförhållande                                                         25: 1

Mätbar tjocklek                     0.3mm ~ 10.0mm, plattor med tjocklek mindre än 0.3mm ska lämnas in för prov

                                                      Bekräftelse.

Plåtstorlek                                   Bredd: 80 ~ 650 mm                                             Bredd: 80 ~ 800 mm

          Längd: 100 ~ 650 mm                                           Längd: 100 ~ 800mm

Porstorleksintervall                                                         Φ 0,10 mm ~ Φ 10mm

Min marginal av

Stanshål                                                                     0,1 mm

Det maximala antalet

Hål i den testade plattan           500 000 (runt hål)                                           800 000 (runt hål)

Mäta hastighet                           (De fyra kugghjulen för den uppmätta hastighetsavsökningsdelen var tillgängliga): 3,0 ± 0,5 m / min,

                                                      6,5 ± 0,6 m / min, 10 ± 0,8 m / min, 12,5 ± 0,8 m / min. Borrplattan är upp till 6,5 m / min.

Upprepa precision                                                                   ± 30 pm

(runt hål)

Upprepa precision                                           Spår: ± 75μm; Oregelbundna hål: 150μm

(icke-cirkulärt hål)

Bländarens noggrannhet                                                 ± 20 μm (öppning u003c1 mm)

  (runt hål)                                                         ± 30 um (4 mm) > öppning > 1 mm)

                                                                              ± 40 μm (bländare ≧ 4 mm)

Innehållet i upptäckten                   Saknade hål (läckande hål, plugghål), hål (flerborrning, halvering), främmande kropp

                                                        inuti hålen, stora hål, små hål; längden, bredden, borrningen av "en" typ av hål och

                                                        andra defekter på oregelbundna hål, plattlängd, bredd och storlek, etc.

Inspektionsradenummer                       Standardmaskin: enkel linje, 2 rader; (över 3 rader, fråga separat)

Dator                                                   Elektrisk hjärnindustriell dator, CPU: i5-serien;

              Minne: 8G; Hårddisk: 1T; Operativsystem: windows7 × 64

Kraft                                                         Kraftscanning och sorteringsenhet: 2kW;

      Ingen sorteringsenhet: 12 kW

Driftsmiljö                                           Temperatur: 20 ° C -40 ° C

                                                                              Fuktighet: 40 % -70%

            Det finns ingen syrabasgas i miljön.

      Krav på produktionskort: torr, ingen syra / alkalisk

      vätska (för att förhindra korrosion av utrustningen)

        Enheten kräver en internetanslutning för fjärrkontroll   diagnos.

Krav för brädet som ska testas: varvningsgraden för brädet som ska testas får inte överstiga 0. 75% av den diagonala linjen IPC. Efter att ha tvättats med högt tryck och torkat påverkas testresultaten om skivytan inte är ren.
