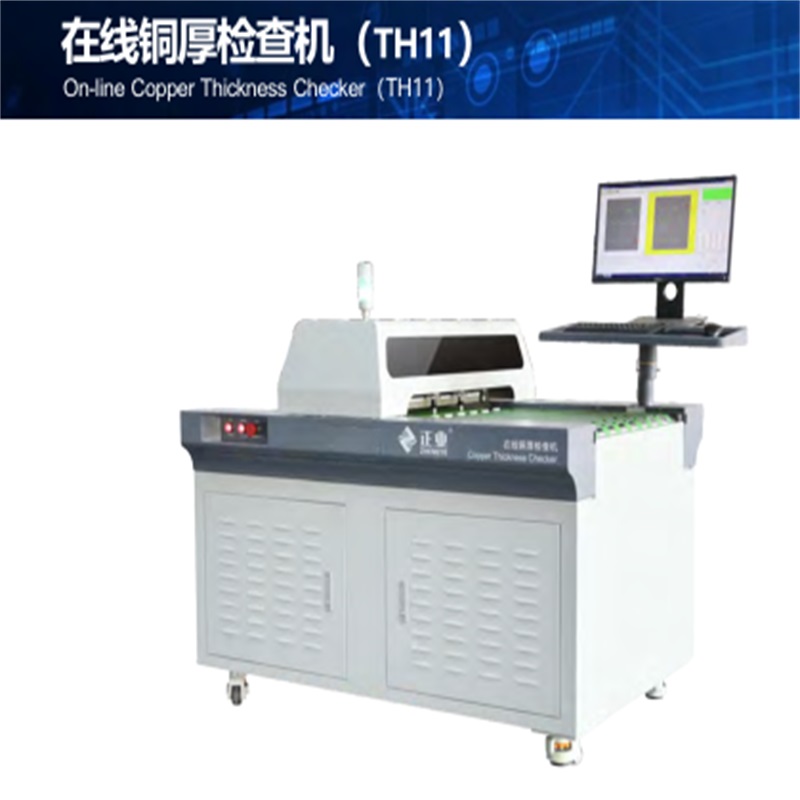

PCB   Online koppartjocklekskontroll (TH11)

ANVÄNDANDE

Online-inspektionsmaskinen för koppartjocklek är lämplig för mätning av koppartjockleken på ytan på hårt kartong, enkellager och flerskikts kretskort.

EGENSKAPER

1. Anslut produktionslinjen: övervaka MES-dockning online och förhindra produktion av defekta produkter;

2. Exakta data: förbättra testeffektiviteten och minska mänsklig inspelnings- och testfel;

3. Original positioneringsmetod: patenterad design, dubbelsidig mätning;

4. Stabil prestanda: utrustad med fischer PC2-värd och ERCU N kopparsond;

5. Provplattans tjocklek: 0,050-12 mm, brett tjocklek för tillämplig platta;

6. Automation: det kan stödja tre automatiska lastnings- och lossningssystem för att minska kostnaderna och förbättra effektiviteten;

7. Testpunkter bekräftas enkelt med inmatningsfil (filtyp tillgänglig: Gerber eller DRL).

TEKNISK PARAMETER

ARTIKEL                                                                       SPECIFIKATIONER

Mätplattarea                                   200mm × 220mm - 650mm × 620mm

Testplattens tjocklek                                                   0,05 mm-12mm

Testområde för koppartjocklek                                       0.1-120μm

Koppartjocklek Testområde Storlek                               > 10mm x 15mm

Testa noggrannhet                                                               ± 5%

Testkontroller för koppartjocklek                       FISKER (MMS PC2 BU)

Testprob för koppartjocklek                             FISKER (SÖK ERCU N)

Testeffektivitet                                           6 poäng: 6-9S / pc, 18 point: 10-13S / pc

Testpunktens noggrannhet                                         ± 3mm

Testpunkt                                         1. mata in fil (typ Dir) och hitta testpunkter

2. inmatningsfil (typ Gerber) och hitta testpunkter

3. Genomsnitt av 5 testpunkter eller 9 testpunkter vilka

kan ställas in av programvara

Plattformens hastighet                                                       6m / min, 12m / min

Datastatistik                                                                     ja

Samlarplattfunktion                                                   Valfri

Arbetsmiljöstemperatur                                     22 ± 3 ° C

Strömkrav                                                   AC220V 50Hz

Lufttillförsel                                                                   0.6-0.8Mpa

Kraft                                                                             2kW

Vikt                                                                           500KG

Utseende Dimension (L × B × H)                 1536 × 1245 × 1420mm (plattform 900mm)
