Certifierad för att motstå svåra miljöförhållanden

-Anti-reflekterande & anti-soiling ytan minimerar effektförluster från smuts och damm

-Håll salt saltmist, ammoniak & blåst sandmotstånd för havet, gården och öknen

miljöer

-Utmärkt mekanisk belastning 2400Pa & snöbelastning 5400Pa motstånd

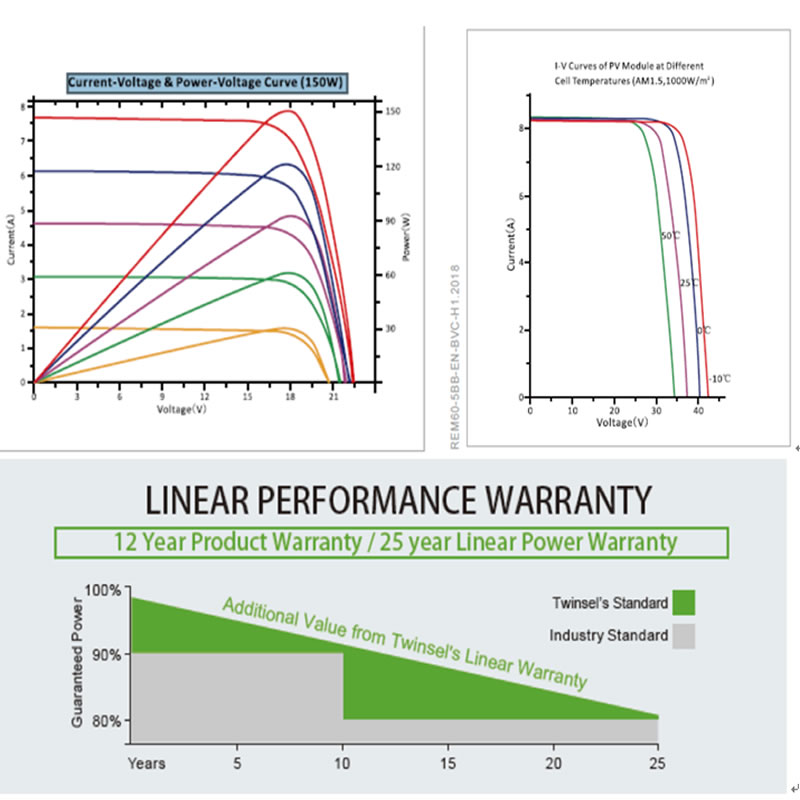

ELEKTRISKA DATA (STC)

Modellnummer                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Nominell effekt i Watts-Pmax (Wp)       150           155             160               165         170

Öppen kretsspänning-Voc (V)               22,3         22,4           22,5               22,6       22,7

Kortslutningsström-Isc (A)                   8,81         8,84           8,88               8,92       8,96

Maximal effekt spänning-Vmpp (V)     18,3         18,5           18,6               18,7       18,8

Maximal effektström-Impp (A)       8,20         8,40           8,60               8,80       9,00

Moduleffektivitet (%)                           14,9         15,4           15,9               16,4       16,9

STC: Irradiance 1000 W / m², celltemperatur 25 ° C, luftmassa AM1.5 enligt EN 60904-3.

ELEKTRISKA DATA (NOCT)

Modellnummer                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Maximal effekt-Pmax (Wp)                 110,9         114,6           118,3         122,0         125,7

Öppen kretsspänning-Voc (V)                 20,7           20,8             20,9           21,0           21,1

Kortslutningsström-Isc (A)                   7,15           7,18             7,21             7,24           7,27

Maximal effekt spänning-Vmpp (V)       16,8           17,0             17,1           17,2           17,3

Maximal effektström-Impp (A)         6,61           6,77               6,93           7,09           7,25

NOCT: Bestrålning vid 800 W / m², omgivningstemperatur 20 ° C, vindhastighet 1 m / s.

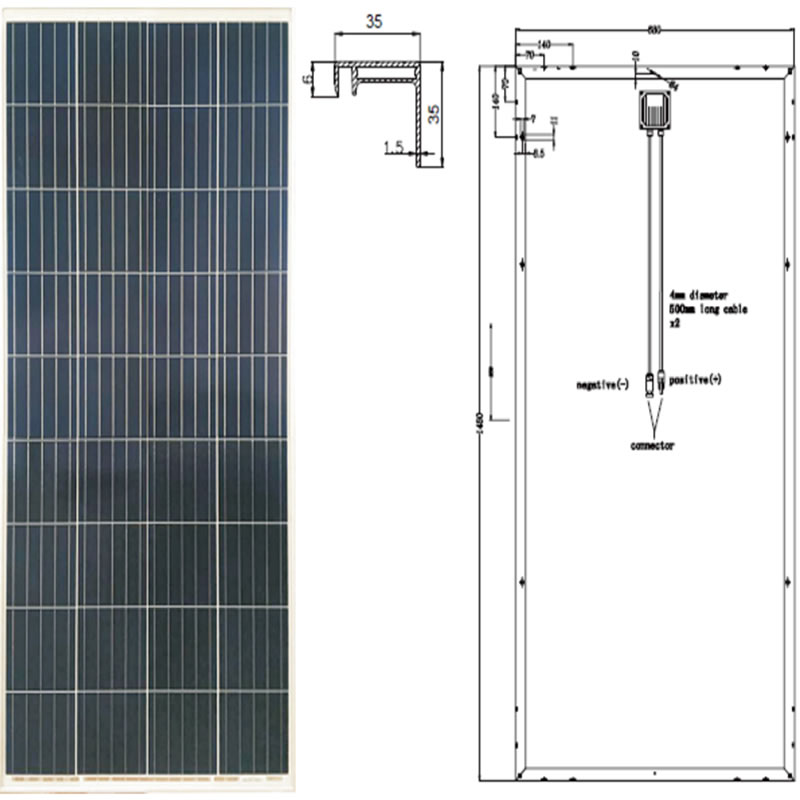

MEKANISK   DATA

Solceller                                       Polykristallin 156,75 × 156,75 mm

Cellkonfiguration                         36 celler (4 × 9)

Modulens mått                       1480 × 680 × 35 mm

Vikt                                           11kg

superstrat                                     3,2 mm, hög transmission, låg järn, härdat ARC-glas

Substrat                                         Vitt baksidearm

Ram                                               Silveranodiserad aluminiumlegering typ 6063T5, silverfärg

J-Box                                               Potted, IP67, 1000VDC, 3 Schottky bypass-dioder

kablar                                             4,0 mm² (12AWG), 900 mm längd

Connector                                       IP67 MC4 Kompatibel

TEMPERATUR & MAXIMUMA betyg

Nominell driftcellstemperatur (NOCT)             45 ° C ± 2 ° C

Temperaturkoefficient för Voc                                   -0,32% / ° C

Temperaturkoefficient för Isc                                     0,05% / ° C

Temperaturkoefficient för Pmax                                 -0,39% / ° C

Driftstemperatur                                               -40 ~ + 85 ° C

Maximal systemspänning                                             1000VDC

Max serie säkringsklassificering                                                   15A

Begränsar motström                                                 15A

FÖRPACKNINGKONFIGURATION

Antal moduler per behållare                           40ft                 20ft

Antal moduler per pall                                 1600               700

Antal pallar per behållare                               2                     2

Förpackningsdimensioner (LxBxH) i mm               800                 350

Bruttovikt [kg]                                         23                   23
