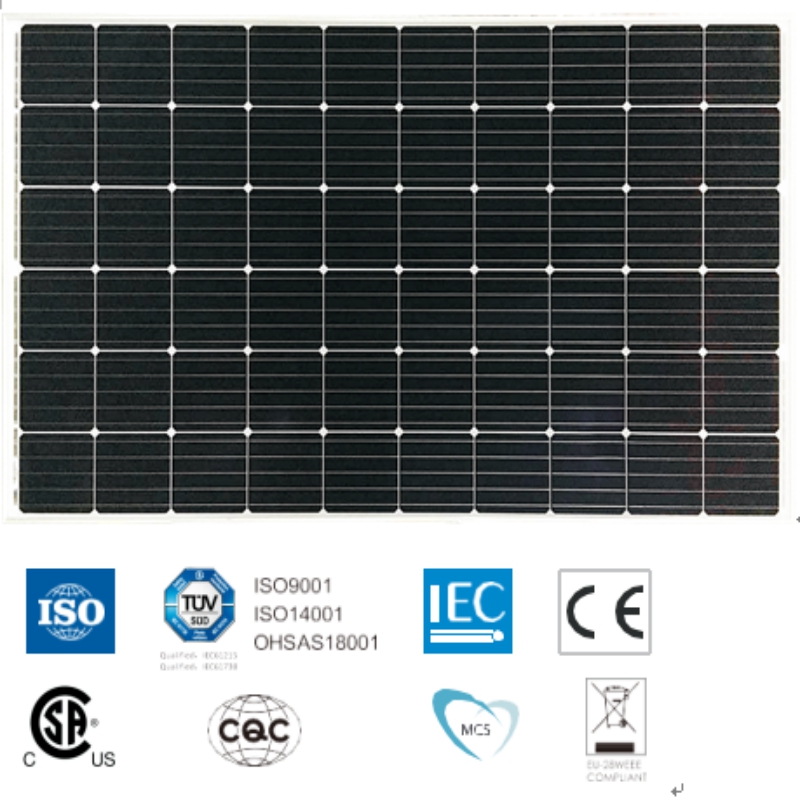

60 CELL MONOCRYSTALLINE-MODUL

270-290Wp POWER OUTPUT RANGE

1500VDC MAXIMUM SYSTEMVOLTAGE

17,7% MAXIMAL EFFEKTIVITET

E L E C T R IC AL DATA (S T C)

Modellnummer                                   SYM60-6-270M           SYM60-6-275M           SYM60-6-280M           SYM60-6-285M       SYM60-6-290M

Nominell effekt i Watts-Pmax (Wp)       270                             275                             280                             285                         290

Öppen kretsspänning-Voc (V)             38,4                             38,5                             38,7                           38,8                         38,9

Kortslutningsström-Isc (A)               9,27                             9,36                             9,47                           9,56                         9,65

Maximal effekt spänning-Vmpp (V)     30,8                             31,0                             31,2                           31,4                         31,6

Maximal effektström-Impp (A)       8,77                             8,88                             8,98                           9,08                           9,18

Moduleffektivitet (%)                       16,6                             16,9                               17,2                         17,5                           17,7

STC: Irradiance 1000 W / m², celltemperatur 25 ° C, luftmassa AM1.5 enligt EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Modellnummer                                       SYM60-6-270M           SYM60-6-275M         SYM60-6-280M         SYM60-6-285M       SYM60-6-290M

Maximal effekt-Pmax (Wp)                 197,4                           201,0                         204,7                       208,3                         211,0

Öppen kretsspänning-Voc (V)               35,2                           35,5                           35,8                         36,2                           36,5

Kortslutningsström-Isc (A)                 7,31                             7,35                           7,41                         7,45                           7,50

Maximal effekt spänning-Vmpp (V)       28,4                           28,6                           28,9                         29,1                           29,4

Maximal effektström-Impp (A)       6,95                             7,03                           7,09                           7,16                           7,23

CNOCT: Bestrålning vid 800 W / m², omgivningstemperatur 20 ° C, vindhastighet 1 m / s.

MEKANISKA AL-DATA

Solceller                                           Monokristallin 156,75 × 156,75 mm

Cellkonfiguration                               60 celler (6 × 10)

Modulens mått                           1650 × 992 × 35 mm

Vikt                                               18kg

superstrat                                       3,2 mm, hög transmission, låg järn, härdat ARC-glas

Substrat                                         Vitt baksidearm

Ram                                             Silveranodiserad aluminiumlegering typ 6063T5, silverfärg

J-Box                                               Potted, IP67, 1500VDC, 3 Schottky bypass-dioder

kablar                                             4,0 mm² (12AWG), 900 mm längd

Connector                                       IP67 MC4 Kompatibel

TEMPERATUR & MAXIMUMA betyg

Nominell driftcellstemperatur (NOCT)                       45 ° C ± 2 ° C

Temperaturkoefficient för Voc                                             -0,32% / ° C

Temperaturkoefficient för Isc                                             0,05% / ° C

Temperaturkoefficient för Pmax                                         -0,39% / ° C

Driftstemperatur                                                     -40 ~ 85 ° C

Maximal systemspänning                                                     1500VDC

Max serie säkringsklassificering                                                       15A

Begränsar motström                                                   15A

FÖRPACKNINGKONFIGURATION

                                                                  40ft                               20ft

Antal moduler per behållare                   840                               360

Antal moduler per pall                           30                                 30

Antal pallar per behållare                       28                                 12

Förpackningsdimensioner (LxBxH) i mm     1680 × 1120 × 1130           1680 × 1120 × 1130

Bruttovikt [kg                                         590                               590

FÖRSIKTIGHET: LÄS SÄKERHET OCH INSTALLATIONSINSTRUKTIONER FÖR ANVÄNDNING AV PRODUKTEN
